您现在的位置是:首页 - 产品中心-XBC系列柴油机消防泵(多级泵)
产品名称:XBC系列柴油机消防泵(多级泵)
产品分类:消防泵
口 径(进口/出口):
流 量:
扬 程:
XBC系列柴油机消防泵(多级泵)

一、产品概述

柴油机消防泵国标名称为“工程用柴油机消防泵组”

        汉沧牌XBC系列柴油机消防泵组是最新照国家标准为GB6245-2006《消防泵性能要求和试验方法》。该系列产品扬程、流量范围广,完全能满足仓库、码头、机场、石油化工、电厂、液化气站、纺织等工矿企业各种场合的消防供水。柴油机消防泵组所配用的消防泵可用我公司生产的IS系列单级式、SSOW系列新型单级双级式、TSWAD型系列节段多级式。产品具有启动性好、过载能力强、结构紧凑、维修方便、使用简单、自动化程度高等特点,是一种性能可靠的消防装备。

二、产品特点

          汉沧牌XBC柴油机消防泵与电器仪表等设备安装在一起整套组合,具有功能齐全,自动化程度高,结构紧凑,故障自动报警

及接受启动信号,自行完成起动程序,能快速投入全负荷运行。机组可按需求选配减振器、橡胶挠性接头、排气口配波纹管消音器。

在燃料不足、蓄电池电压低、润滑油温度高、超速等,备有报警装置,确保柴油机低温环境起动。整个系统安全可靠,使用方便。

三、柴油机自动化控制柜特点

1.自动起动:柴油水泵机组接到火警/管网压力/停电/或其他启动信号后,在15秒内能自动起动并投入满负荷运行;
2.自动充电:蓄电池可利用市电或柴油机充电电机自动充电,保证机组的顺利起动;
3.自动报警:对柴油机低油压、高水温等故障自动报警保护,在超速时报警并停机;
4.自动预热:使柴油机处于热机备用状态,确保应急工作;
5.直连式:360kw以下柴油水泵机组采用国内首创的柴油机与水泵通过弹性联轴节直接连接技术,减少了故障点,并使机组的起动时间大大缩短,增加了机组的可靠性和应急性能;
6.用户亦可要求设置其他报警输出(非标准供货);
7.具有遥测、遥信、遥控功能(非标准供货);

四、标准配置

1) 全自动柴油水泵机组:柴油机、水泵、冷却风扇、散热水箱、钢结构底座、(水加热器)、蓄电池及联结导线、排气消声器、膨胀节、自动控制屏(采用原装进口英国DEEP SEA 520全自动控制器)。

2) 按客户要求提供国家消防装备质量监督检验中心出具的型式检验或委托检验的检验报告。

3) 按客户要求设计成泵组、机底油箱、自控屏、蓄电池组复合一体机型。

4) 按客户要求设计成泵组、机底油箱、自控屏、蓄电池组、防雨箱体复合一体户外型。

注:也可根据用特殊需要设计定做。

配置:

一、 水泵:IS系列单级单吸式、S、SOW系列新型单级双吸、TSWA、D型系列节段多级式。

二、 柴油机:配单缸、双缸、三缸、四缸、六缸、八缸、十二缸柴油机。

三、 转速:1500r/min    1800r/min   2400r/min  3000r/min 等

四、 其它配件:滤清系统、消音系统、冷却系统、燃油箱、公用底座、散热水箱、蓄电池、充电器。(可加预热系统)

五、 控制柜:单片机、PLC编程器、传感器、全自动控制柜。

五、性能特点

一、 具有完善的三种起动功能:

1、 手动起动功能:通过转换开关可完成手动、自动联锁并可实现手动起动功能:2、 自动手动功能:允许起动三次、如三次起动不成功则发出“起动失败报警”并自动退出起动状态;一次起动成功后起动到额定负载时间为5-10-15S(按机组容量大小各异);3、 紧急手动直接起动功能:当自控装置故障时可实现紧急手动直接起动功能。

二、 自动运行:当水泵机组接到有效消防信号后,如果电动机消防泵供电系统断电或缺相或电泵故障不能正常起动时,柴油机消防泵组会自动起动运行,一旦供电系统恢复正常或电动泵可正常运行时,可自动切换到电动泵。

三、 自动停机:当消防信号消失后,柴油机消防泵会自延迟停机。

四、 蓄电池自充电稳压功能:蓄电池可利用市电功柴油机充电电机自动充电,保证机组的顺利起动。

五、 具有完善的指示系统:准备起动、手动起动、自动起动、机组运行、机组停机、蓄电池充电、超速、柴油机润滑油油压过低、增压器油压过低、柴油机润滑油油温过低、柴油机冷却水水温过高、蓄电池电压过低、燃油油位过低(或缺少)、柴油机冷却水水温过低预热、定时巡检。

六、 具有完善的报警或保护系统:三次起动失败报警或保护、超速报警或保护、润滑油油压过低报警或保护、增压器油压过低报警或保护、冷却水水温过高报警或保护、润滑油油温过低报警或保护、自动充电装置故障报警、蓄电池电压过低报警、蓄电池电压过高报警、机油油位低报警或保护。

七、 具有完善的显示系统:柴油机润滑油压力、柴油机转速、蓄电池充电电流、蓄电池充电电压。

八、 直联式:柴油机与水泵直接联轴器联接,采用公共槽钢底座,结构紧凑、整体性能好,故障少、振动小,现场施工安装方便。

九、 设备压力、流量范围广:机组选用IS系列单级单吸式、S\SOW系列新型单级双吸式、TSWA\D型系列节段多级式水泵,可满足水同场合的消防需求。

十、 流量、压力可调整:柴油机水泵装有机械调整器或电子调整器,当水泵的流量、扬程与实际不一致时,可调节改变柴油机的转速。

十一、 具有水加温预加热装置:机组装有AC220V冷却水预热装置,可保证机组在低于50C环境下正常工作。

十二、 双蓄电池回路:当一组蓄电池失效时可自坮投入另一组蓄电池。

十三、 免维修蓄电池:不需频繁添加补充液。

十四、 自动定时巡检测试:消防系统通常处于备用状态,该机组设备能自动完成对机组的备用状态进行测试并及时报警。

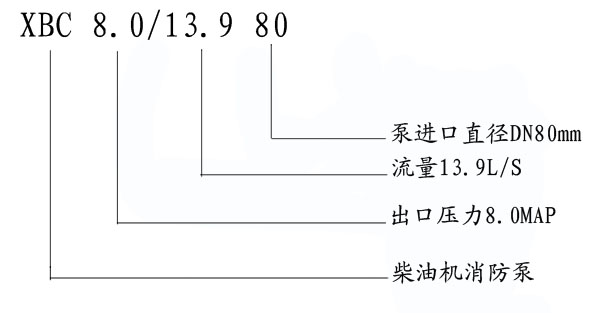

型号意义

 柴油机消防泵产品性能参数

柴油机消防泵组

型号

额定流量

m3/h

额定扬程

m

额定转速

r/min

水泵型号
柴油机型号
XBC8.0/13.9
30-50-60
84-80-75
2900
IS80-50-250
4L22B-SB
XBC7.0/13.0
47
70
2900
IS80-50-250A
4L22B-SB
XBC6.0/12.2
44
60
2900
IS80-50-250B
4L22B-SB
XBC8.5/11.7
42
85
2900
IS80-50-315B
4L22B-SB
XBC11.0/13.
47
110
2900
IS80-50-315A
KM496-SB
XBC12.5/13.9
30-50-60
128-125-123
2900
IS80-50-315
KM496-SB
XBC5.0/27.8
60-100-120
54-50-47
2900
IS100-65-200
4L22B-SB
XBC6.0/23.9
86
60
2900
IS100-65-250B
4L22B-SB
XBC7.0/25.8
93
70
2900
IS100-65-250A
4L22B-SB
XBC8.0/27.8
60-100-120
87-80-75
2900
IS100-65-250
KM496-SB
XBC10.0/25.0
90
100
2900
IS100-65-315B
KM496-SB
XBC5.0/55.6
120-200-240
58-50-45
2900
IS125-100-200
KM496-SB
XBC6.0/48.1
173
60
2900
IS125-100-250B
KM496-SB
XBC12.5/27.8
60-100-120
133-125-118
2900
IS100-65-315
X6135JD
XBC8.0/55.6
120-200-20
87-80-72
2900
IS125-100-250
X6135JD
XBC12.5/55.6
120-200-240
133-125-120
2900
IS125-100-315
X6135JZD
XBC11.0/52.8
190
110
2900
IS125-100-315A
X6135JZD
XBC9.2/48.1
173
92
2900
IS125-100-315B
X6135JD
XBC5.0/111
240-400-460
55-50-45
1450
IS200-150-400
X6135JZD
XBC5.0/28
100
50
1450
IS125-100-400
495AD
XBC5.0/28
200
50
1450
IS150-125-400
TL4110ZD
XBC4.6/10
30-36-42
50-46-40
1450
75TSWA×4
4L22B-SB1
XBC5.7/10
30-36-42
62-57-50
1450
75TSWA×5
4L22B-SB1
XBC6.9/10
30-36-42
75-69-60
1450
75TSWA×6
4L22B-SB1
XBC8.0/10
30-36-42
87-80-70
1450
75TSWA×7
4L22B-SB1
XBC9.2/10
30-36-42
100-92-80
1450
75TSWA×8
4L22B-SB1
XBC10.3/10
30-36-42
112-103-90
1450
75TSWA×9
4L22B-SB1
XBC6.2/19.2
62-69-80
64-62-56
1450
100TSWA×4
495AD
XBC7.8/19.2
62-69-80
81-78-70
1450
100TSWA×5
495AD
XBC9.3/19.2
62-69-80
97-93-84
1450
100TSWA×6
495AZD
XBC10.9/19.2
62-69-80
113-109-98
1450
100TSWA×7
495AZD
XBC6.4/25
72-90-108
69-64-60
1450
125TSWA×3
495AD
XBC8.6/25
72-90-108
92-86-80
1450
125TSWA×4
TL4110D
XBC10.8/25
72-90-108
115-108-100
1450
125TSWA×5
TL4110ZD
XBC6.0/43
119-155-191
65-60-55
1480
150TSWA×2
TL4110D
XBC9.0/43
119-155-191
97-90-82
1480
150TSWA×3
TL4110ZD
XBC12.0/43
119-155-191
129-120-109
1480
150TSWA×4
X6135JD
XBC8.6/77.8
190-280-346
95-86-77
1480
200D1-43×2
X6135JD
XBC12.9/77.8
190-280-346
142-129-115
1480
200D1-43×3
X6135JZD
XBC12.0/125
400-450-500
123-120-114
1480
D450-60Ⅲ×2
WX6135JZLD
XBC11.4/139
450-500-550
120-114-108
1480
D500-57×2
12V135JZD
XBC12.0/200
550-720-850
132-120-108
1480
D720-62×2
W12V138AZL
XBC5.0/60
150-216-260
59-50-45
1480
D216-25×2
TL4110ZD
XBC7.5/60
150-216-260
88-75-67
1480
D216-25×3
X6135JD
XBC10.0/60
150-216-260
118-100-90
1480
D216-25×4
X6135JD
XBC12.5/60
150-216-260
147-125-112
1480
D216-25×5
X6135JZD
XBC6.5/134
360-485-612
71-65-56
1450
250S65
X6135JZD
XBC9.0/219
590-790-936
93-90-82
1450
300S90
W12V135AZD
XBC7.8/210
576-756-918
86-78-70
150
300S90A
12V135AJZD
XBC6.7/200
540-720-900
72-67-57
1450
300S90B
12V135JZD
XBC5.8/219
576-790-972
65-58-50
1450
300S58
X6135JZLD
XBC5.0/204
529-735-893
55-50-42
1450
300S58A
X6135JZD
XBC12.5/351
850-1260-1660
140-125-100
1450
350S125
KTA38-G2
XBC11.2/328
787-1181-1538
120-112-86
1450
350S125A
KTA38-G
XBC9.6/305
697-1098-1363
106-96-77
1450
350S125B
KTA19-G4
XBC7.5/351
972-1260-1440
80-75-65
1450
350S75
W12V138AZL-3
XBC6.5/325
900-1170-1332
70-65-56
1450
350S75A
W12V135AZLD
XBC5.5/300
813-1080-1202
59-55-46
1450
350S75B
12V135JZD
